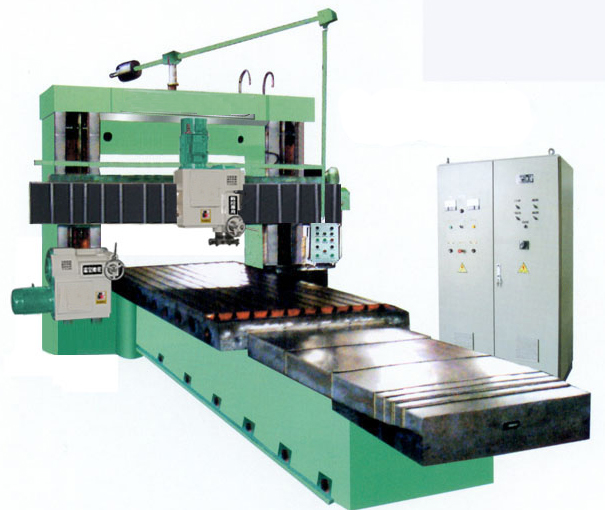

轻型龙门刨铣磨床

BXMQ20系列龙门刨铣磨床是众多从事龙门刨机床设计、制造多年的资深专家在传统龙门刨床基础上开发出的新型机床,其功能汇聚当前最先进机床优势,配以先进电器,对机电控制技术进行升级,实现了刨削、铣削、磨削及钻削、锪孔等功能,配备直角附件铣头便能对工件一次装夹,实现五面加工,一机多用,提高了工件的加工质量和生产效率.
该系列机床分标准配置和选用配置,拥有一台BXMQ20系列龙门刨铣磨机床便具备了龙门刨床、龙门铣床、龙门磨床等多种功能.
主要结构性能与特点:
1.机床主要构件:床身、工作台、左右立柱、横梁、龙门顶、连接梁均采用树脂砂造型、优质高合金耐磨铸铁铸造,经沙坑退火→振动时效→热炉退火→振动时效→粗加工→振动时效→热炉退火→振动时效→精加工,彻底消除机件负应力,保持机件性能稳定.
2.横梁升降定位为机械锁紧或液压锁紧,定位准确.
3.横梁垂直刀架(立式铣头)横向进给、侧刀架(侧铣头)垂直进给均为交流伺服控制,断续、连续无级进给.
4.机床导轨表面经超音频淬火或点接触硬化处理,精磨而成.
5.工作台导轨表面粘结高耐磨性导轨带副.
6.润滑领航实现油浮可调式半静压,节约运行动力,长久保持导轨精度.
7.主驱动采用重工自主开发的四速刨、铣、磨多功能变速箱,受控于变频、无级调速电控系统,实现低转速、大扭矩,使快速刨削高效,低速铣削、磨削,运行平稳.
8.机电控制系统采用可编程PLC中央处理器和智能化功率放大器,数字化交流伺服控制技术(IMS系列控制器),实现对三相交流异步电机的高精度伺服控制.
9.工作台运行配备;YSK交流伺服控制(变频)电机实现低速、低耗能、大扭矩驱动(比直流欧陆电机组节能30—40%),2500线编码器,可实现精确运行控制.
10.工作台设定为触摸屏设定、所有进给为悬挂按钮站,精确、便捷.

龙门刨铣磨床主要技术参数:

序号

型号

加工范围

工作台参数

床身导轨中距/mm

导轨宽度/mm

立柱导轨轨距/mm

横梁导轨轨距/mm

加工重量/t

主电机功率/Kw

长×宽×高/m

(长×宽×厚)/m

1

BXM2010×3

3×1×0.8

3.0×0.8×0.16

570

100

355

475

6

22

2

BXM2010×4

4×1×0.8

4.0×0.9×0.16

570

100

355

475

8

22

3

BXM2010×6

6×1×0.8

6.0×0.9×0.16

570

100

355

475

10

30

4

BXM2010×8

8×1×0.8

8.0×0.9×0.18

570

100

355

475

14

37

5

BXM2012×3

3×1.25×0.8

3.0×1×0.16

710

100

355

475

8

22

6

BXM2012×4

4×1.25×0.8

4.0×1×0.16

710

100

355

475

10

30

7

BXM2012×6

6×1.25×0.8

6.0×1×0.16

710

100

355

475

12

37

8

BXM2012×8

8×1.25×0.8

8.0×1×0.18

710

100

355

475

15

45

9

BXM2016×4

4×1.6×1

4.0×1.2×0.16

800

135

400

475

12

30

10

BXM2016×6

6×1.6×1

6.0×1.2×0.16

800

135

400

475

15

30

11

BXM2016×8

8×1.6×1

8.0×1.2×0.18

800

135

400

475

20

37

12

BXM2016×10

10×1.6×1

10×1.2×0.18×2

800

135

400

475

22

45

13

BXM2016×12

12×1.6×1

12×1.2×0.18×2

800

135

400

475

24

55

14

BXM2020×4

4×1.6×1.25

4.0×1.4×0.17

900

135

450

600

15

37

15

BXM2020×6

4×1.6×1.25

6.0×1.4×0.18

900

135

450

600

18

45

16

BXM2020×8

4×1.6×1.25

8.0×1.4×0.18

900

135

450

600

20

45

17

BXM2020×10

4×1.6×1.25

10×1.4×0.18×2

900

135

450

600

25

55

18

BXM2020×12

4×1.6×1.25

12×1.4×0.18×2

900

135

450

600

30

55
