重型龙门刨床,大型龙门刨床

重型龙门刨床,大型龙门刨床

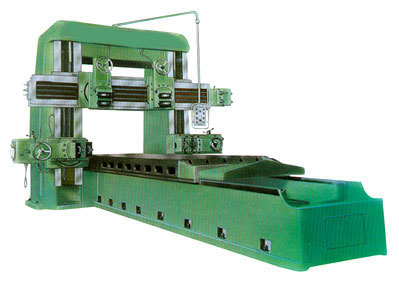

BJ2025一40系列加重型龙门刨床

BJ20系列龙门刨床是众多从事龙门刨床设计、制造多年的资深专家在传统龙门刨床基础上开发出的新型机床,其功能汇聚当前最先进机床优势,配以先进电器,对机电控制技术进行升级,配备铣头、磨头即可实现刨削、铣削、磨削及钻削、锪孔等功能,配备直角附件铣头更能对工件一次装夹,实现五面加工,一机多用,提高了工件的加工质量和生产效率.
该系列机床是龙门刨铣磨床的基础机床,开发的同时即储备了铣削、磨削功能,可随时加装铣头、磨头、龙门刨铣铣头,满足加工的不同要求.
主要结构性能与特点:
1.机床主要构件:床身、工作台、左右立柱、横梁、龙门顶、连接梁均采用树脂砂造型、优质高合金耐磨铸铁铸造,经热沙坑退火→振动时效→热炉退火→振动时效→粗加工→振动时效→热炉退火→振动时效→精加工,彻底消除机件负应力,保持机件性能稳定.
2.横梁升降定位为机械锁紧或液压锁紧,定位准确.
3.横梁垂直刀架(立式铣头)横向进给、侧刀架(侧铣头)垂直进给均为交流伺服控制,断续、连续无级进给.
4.机床导轨表面经超音频淬火或点接触硬化处理,精磨而成.
5.工作台导轨表面粘结高耐磨性导轨带副.
6.润滑领航实现油浮可调式半静压,节约运行动力,长久保持导轨精度.
7.主驱动采用亚盛重工自主开发的四速刨、铣、磨多功能变速箱,受控于变频、无级调速电控系统,实现低转速、大扭矩,使快速刨削高效,低速铣削、磨削,运行平稳.
8.机电控制系统采用可编程PLC中央处理器和智能化功率放大器,数字化交流伺服控制技术(IMS系列控制器),实现对三相交流异步电机的高精度伺服控制.
9.工作台运行配备;YSK交流伺服控制(变频)电机实现低速、低耗能、大扭矩驱动(比直流欧陆电机组节能30—40%),2500线编码器,可实现精确运行控制.
10.工作台设定为触摸屏设定、所有进给为悬挂按钮站,精确、便捷.
加重型龙门刨床主要技术参数:

序号

型号

加工范围

工作台参数

床身导轨中距/mm

导轨宽度/mm

立柱导轨轨距/mm

横梁导轨轨距/mm

加工重量/t

主电机功率/Kw

长×宽×高/m

(长×宽×厚)/m

1

BXMJ2025×6

6×2.5×2

6.0×2.2×0.24

1400

260

710

800

32

75

2

BXMJ2025×8

8×2.5×2

8.0×2.2×0.26

1400

260

710

800

35

75

3

BXMJ2025×10

10×2.5×2

10×2.2×0.24×2

1400

260

710

800

40

90

4

BXMJ2025×12

12×2.5×2

12×2.2×0.24×2

1400

260

710

800

48

90

5

BXMJ2025×16

16×2.5×2

16×2.2×0.26×2

1400

260

710

800

60

110

6

BXMJ2031×6

6×3.15×2.5

6.0×2.8×0.24

1600

280

710

900

40

75

7

BXMJ2031×8

8×3.15×2.5

8.0×2.8×0.26

1600

280

710

900

45

75

8

BXMJ2031×10

10×3.15×2.5

10×2.8×0.24×2

1600

280

710

900

50

90

9

BXMJ2031×12

12×3.15×2.5

12×2.8×0.24×2

1600

280

710

900

60

110

10

BXMJ2031×16

16×3.15×2.5

16×2.8×0.26×2

1600

280

710

900

70

132

11

BXMJ2040×6

6×3.8×2.5

6.0×3.6×0.26

1800

310

800

1000

40

90

12

BXMJ2040×8

8×3.8×2.5

8.0×3.6×0.26

1800

310

800

1000

50

110

13

BXMJ2040×10

10×3.8×2.5

10×3.6×0.26

1800

310

800

1000

60

110

14

BXMJ2040×12

12×3.8×2.5

12×3.6×0.26

1800

310

800

1000

70

132

15

BXMJ2040×16

16×3.8×2.5

16×3.6×0.26×2

1800

310

800

1000

80

160
